| 2X系列旋片式真空泵 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2X型旋片式真空泵 旋片式真空泵的工作原理說明

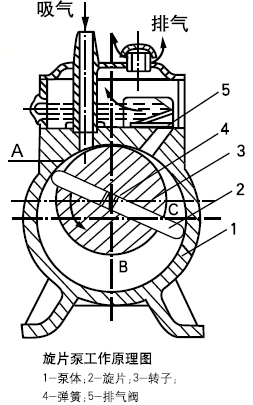

如圖為旋片泵的工作原理示意圖，旋片泵主要由定子、轉子、旋片、定蓋、彈簧等零件組成。其結構是利用偏心地裝在定子腔內的轉子（轉子的外圓與定子的內表面相切，兩者之間的間隙非常?。┖娃D子槽內滑動的借助彈簧張力和離心力緊貼在定子內壁的兩塊旋片，當轉子旋轉時，始終沿定子的內壁滑動。 兩個旋片把轉子、定子內腔和定蓋所圍成的月牙型空間分隔成A、B、C三個部分，當轉子按圖示方向旋轉時，與吸氣口相通的空間A的容積不斷地增大，A空間的壓強不斷的降低，當A空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽的氣體不斷地被抽進吸氣腔A，此時正處于吸氣過程。B腔的空間的容積正逐漸減小，壓力不斷地增大，此時正處于壓縮過程。而與排氣口相通的空間C的容積進一步地減小，C空間的壓強進一步的升高，當氣體的壓強大于排氣壓強時，被壓縮的氣體推開排氣閥，被抽的氣體不斷地穿過油箱內的油層而排至大氣中，在泵的連續運轉過程中，不斷地進行著吸氣、壓縮、排氣過程，從而達到連續抽氣的目的。 排氣閥浸在油里以防止大氣流入泵中，油通過泵體上的間隙、油孔及排氣閥進入泵腔，使泵腔內所有運動的表面被油覆蓋，形成了吸氣腔與排氣腔的密封，同時油還充滿了一切有害空間，以消除它們對極限真空的影響。 雙級旋片式真空泵由兩個工作室組成，兩室前后串聯，同向等速旋轉，Ⅰ室是低真空級，Ⅱ室是高真空級，被抽氣體由進氣口進入Ⅱ室，當進入的氣體壓力較高時，氣體經Ⅱ室壓縮，壓強急速增大，被壓縮的氣體不僅從排氣閥排出，而且經過中壁通道，進入Ⅰ室，在Ⅰ室被壓縮，從低級排氣閥排出；當進入Ⅱ室的氣體壓力較低時，雖經Ⅱ室的壓縮，也推不開排氣閥排出，氣體全部經中壁通道進入Ⅰ室，經Ⅰ室的繼續壓縮，由低級排氣閥排除，因此雙級旋片式真空泵比單級旋片式真空泵的極限真空高。
使用范圍 2X型泵是用來對密封容器抽除氣體獲得真空的基本設備之一?？蓡为毷褂茫部勺鳛樵鰤罕?、擴散泵、分子泵等的前級泵?？捎糜谡婵找睙挕⒄婵蘸附?，真空浸漬、鍍膜、真空干燥以及化工制藥，電真空器件等工業的真空作業。 注意事項 1、泵可在環境溫度5～4 0℃范圍內和進口壓強小于1330Pa的條件下，允許長期連續工作。 2、泵不適用于抽除含氧過高、有毒的、有爆炸性的，對金屬有腐蝕作用的、對泵油起化學反應的，以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一容器，作輸送泵用。 3、泵在大氣壓到6000P a的進口壓力下的連續工作時間不超過3分鐘，以免噴油或潤滑不良引起泵損壞。 性能及規格

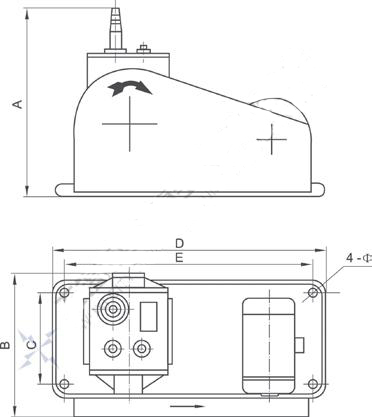

安裝尺寸圖 2X-4A、8A型
2X-8、15型
安裝尺寸圖

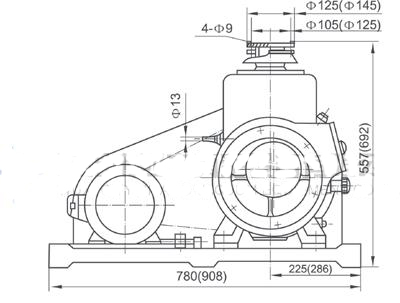

安裝尺寸圖 2X-30A、70A型

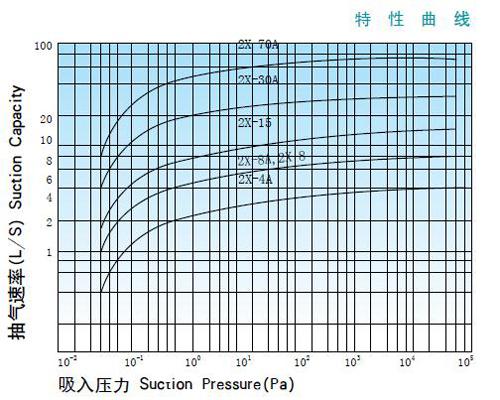

特性曲線
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
